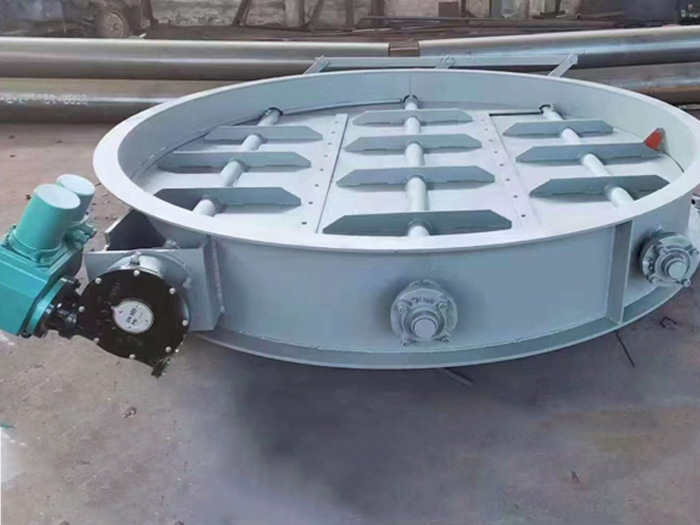

電動百葉閥是一種通過電力驅動實現百葉板開合以調節介質流量或切斷管路的自動化閥門，在工業領域應用廣泛，以下從多個維度展開介紹：
一、電動百葉閥結構組成
核心部件：由閥體、百葉板、閥軸、連桿機構、驅動裝置等構成。閥體采用焊接結構，百葉板通過連桿與驅動裝置聯動，實現同步旋轉。
密封設計：軸端采用柔性石墨編織填料密封，抗高溫且自潤滑，適應-30℃至350℃的寬溫域，但葉片間存在間隙，密封性能較插板閥弱。
多軸式結構：百葉板采用多軸設計，便于維修；閥板為流線型，流阻小、流動均勻，重量輕且啟閉力矩小。

二、電動百葉閥工作原理
驅動方式：通過外部電源驅動電動執行機構，輸出力矩經連桿機構傳遞至各閥軸，帶動百葉板旋轉。
角度調節：百葉板可實現0°至90°的連續調節，通過改變管道截面積實現流量調節、壓力控制或介質切斷。
信號控制：可接受調節或變送單元信號，自動控制閥門開度，完成流量調節任務。

三、電動百葉閥性能參數
公稱壓力：0.005MPa至0.05MPa，適用于低壓差工況。
介質流速：≤25m/s，適用于含塵冷風或熱風氣體管道。
泄漏量：≤3%，密封性能滿足工業需求。
啟閉時間：約25秒，響應速度快。
輸入信號：支持Ⅱ型0~10mA或Ⅲ型4~20mA直流信號，兼容性強。
電源電壓：220V±20V，50Hz，適配標準工業電源。

四、應用領域
行業覆蓋：冶金、建材、化工、電站、玻璃等行業。
典型場景：通風系統、環保工程、風機進出口、空調系統、電收塵設備等。
介質處理：適用于粉塵、含塵氣體等介質的流量調節與切斷。
